酸霧凈化塔的結構***點及工作原理



酸霧凈化塔是一種新型廢氣凈化設備。該設備已被許多用戶使用了幾年，并由其所在的環境檢測站進行了測試。廢氣凈化效率為:HCl霧達到95 ~ 99%，H2SO4霧達到90 ~ 95%，用NaOH (2 ~ 6%)吸收中和液。可廣泛用于冶金、化工、機械、電子、電鍍、醫藥等行業的廢氣凈化。介紹了酸霧凈化塔的結構***點和工作原理。



一、酸霧凈化塔結構***點:

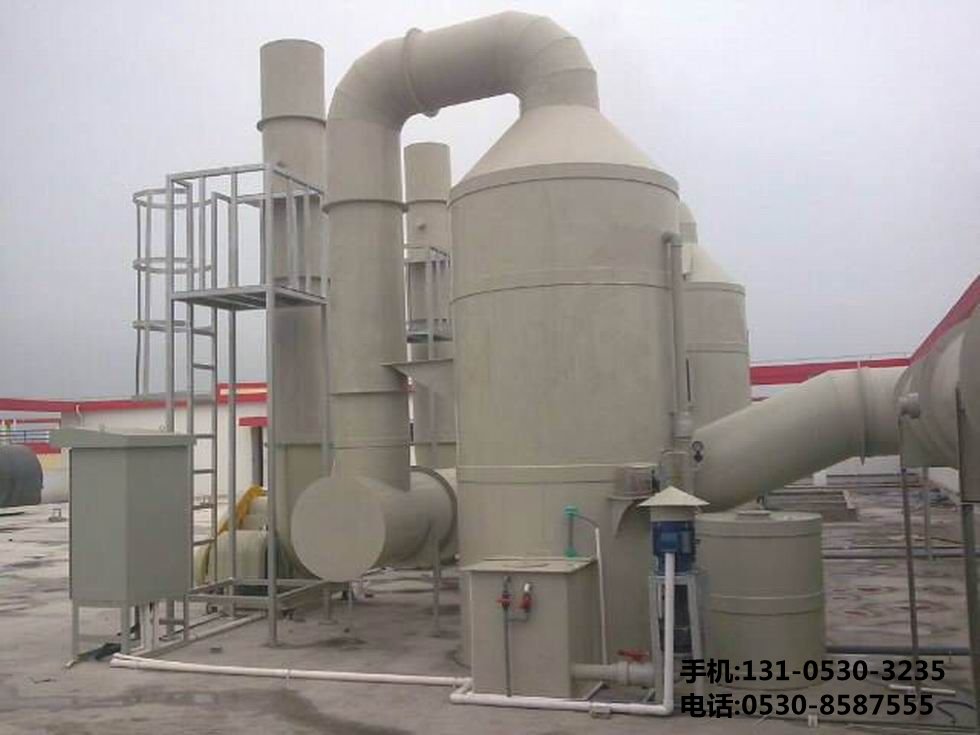

酸霧凈化塔主體為全玻璃鋼圓筒結構。采用重疊兩級噴淋和濾料，氣液接觸更充分，凈化效果提高。設備主體設有供液箱、加藥檢查口、加藥口、供水口和排污口。設備主體上部設有進風口、檢查窗、檢查人孔和排氣口，非常便于操作、維護和管理。



二、酸霧凈化塔結構設計:



凈化塔處理段采用圓形雙筒和單筒相結合的綜合結構。為了增加強度，塔身外殼采用了幾個縱向加勁肋，根據各種型號的尺寸分段組裝。外殼采用碳鋼鍍塑螺栓組裝，螺栓顏色與塔身顏色相同。這種設計連接美觀***方，保證了連接強度和防腐要求。下塔增加方形水泵座作為循環液儲罐，可安裝循環噴淋泵。因此，這種結構設計不僅占地面積小，而且使用和管理也非常方便。同時避免了普通臥式泵容易泄漏的問題。

三、酸霧凈化塔的工作原理:



凈化塔采用氫氧化鈉(NaOH)溶液作為吸收中和液。酸霧廢氣被風機壓入(或吸入)進氣段，然后向上流動，同時噴嘴噴出的中和液自上而下噴出。***二級噴出的中和液與上升的酸霧氣體氣液接觸，吸收中和后，中和液向下潤濕***二級濾料層，使自下而上上升的酸霧氣體可以通過氣液接觸被吸收中和，中和液向下潤濕***級濾料層，再次得到氣液接觸吸收中和。同時也增加了***階段濾料的潤濕量，從而增加了濾料層的氣液比。正是因為酸霧氣體自下而上上升。因此，通過***級濾料層的酸霧氣體濃度***，使高濃度酸霧氣體曲折通過濾料之間的縫隙，與向下流動的中和液接觸進行吸收中和，使酸霧氣體通過濾料層后濃度急劇下降，經一排中和液噴淋中和后再次下降，再經濾料層與一排中和液噴淋的接觸吸收中和凈化至設計的預設效果。***后，通過擋液板和擋液網，再通過蓋子排入***氣。



凈化塔的供液為管狀，噴淋為Y-1角離心式噴嘴，配水管道由UPVC管環形布置，循環泵入口處增加網狀過濾器，防止雜質進入損壞水泵或堵塞噴嘴，影響使用。噴頭采用ABS或PP塑料一次注塑成型，強度高，使用壽命長。處理濾料環采用比表面積***、穿孔率高、孔均勻、排列規則、留溝小的新型濾料，制成標準填料床。核桃環和鮑爾環在分液器內混合均勻堆積，制成厚度約150 mm的球形填料層，這種處理解決了凈化塔內起霧的問題，實際使用效果理想。
